Ringkasan Produk
Endoskopi industri kini menjadi alat uji non-destruktif yang menggabungkan teknologi elektronik, optik, dan mesin presisi. Gambar ini ditangkap oleh chip CMOS / CCD sehingga dapat mengamati gambar secara langsung di monitor, serta data gambar secara mudah direkam kemudian didokumentasikan secara permanen. Endoskopi industri dirancang dan diproduksi untuk memenuhi persyaratan lingkungan industri yang kompleks.



Endoskopi industri digunakan terutama dalam pembuatan mesin, bejana tekan, boiler, listrik dan industri lainnya. Menurut karakteristik manufaktur, umumnya endoskopi terbagi menjadi tiga jenis: cermin lurus (straight mirror), cermin serat (fiber mirror) dan cermin video (vide mirror). Ketiga jenis endoskopi ditunjukkan di bawah ini: Endoskopi batang lurus (Straight rod endoscope), endoskopi serat (fiber endoscope), endoskopi video.



 Super long 10 meters + leading technology



Mengadopsi anti lilitan untuk mengurangi teknologi gesekan transmisi, 10 meter + peminjaman, memenuhi industri daya dan kebutuhan industri inspeksi khusus untuk pengujian jarak jauh



Prinsip
Endoskopi video elektronik
Cahaya eksternal menerangi susunan piksel sehingga menimbulkan efek fotolistrik dan muatan yang berhubungan dihasilkan di unit piksel. Efek fotolistrik adalah pengeluaran elektron dari suatu permukaan (biasanya logam) ketika dikenai, dan menyerap, radiasi elektromagnetik (seperti cahaya tampak dan radiasi ultraungu) yang berada di atas frekuensi ambang tergantung pada jenis permukaan.





Fitur Produk

1. Mengubah Layar
   Teknologi kompatibilitas perangkat keras superior
   Desain modul layar dan pipeline independen, layar 3,5 inci dan 5,7 inci adalah opsional, layar 5-7 inci mendukung operasi sentuh sehingga alat menjadi lebih pintar dan lebih nyaman.
2. Gambar sangat jelas
   Teknologi pemrosesan perangkat lunak superior:
   Dengan 450 ribu hingga 1 juta piksel opsional; resolusi tertinggi dapat dihasilkan hingga 1920 x 1080, tampilan sangat jernih dan mendukung perekaman video HD.
3. Perubah Arah Modern
   Teknologi kontrol kemudi yang presisi
   360 ° Lentur, desain posisi teredam, dan teknologi penguncian probe yang tepat membuat pemeriksaan lebih akurat dan efisien.
4. Memimpin Teknologi unggulan:
   Mengadopsi anti-berliku untuk mengurangi teknologi gesekan transmisi, 10 meter + sehingga dapat memenuhi daya dan kebutuhan industri serta inspeksi khusus untuk pengujian jarak jauh.
5. Transmisi gambar nirkabel
   Transmisi gambar nirkabel dan teknologi petir:
   Hal ini dapat mewujudkan layar sinkronisasi nirkabel dari terminal tanpa unit utama, jarak jauh, ponsel / tablet, dll. Probe mengadopsi LED keramik super terang, dan iluminasi dapat mencapai 100.000 + Lx.
6. Tampilan penuh dan tampilan samping
   Bidang lensa sudut pandang ≤ 62 °, fenomena bayangan / refleksi tidak hilang.
7. Tampilan penuh dan tampak samping
   Sudut pandang lensa ≥ 120 ° sehingga gambar terlihat penuh dan jelas!
8. Pandangan sisi lurus
   Bidang pandang lensa ganda ≥ 120 °, lensa tampilan samping 3 ~ 50mm, tampilan langsung 10 ~ 100mm.
9. Lens
   Kedalaman panjang lensa lapangan
   Bidang pandang lensa ≥ 120 °, kedalaman bidang hingga 5 ~ 120mm.
10. Perpanjangan tak terbatas dari tabung insert
    Teknologi kompatibilitas sistem multi-pipeline
    Kompatibel dengan pipa berdiameter 2.0mm ~ 6mm.
11. Jam kerja panjang
    Desain baterai baterai ganda yang asli, daya tahan baterai 6 jam, tampilan daya waktu nyata.
12. Durasi
    Super wear resistant alloy (5 lapis tabung insert)
    Pipa terbuat dari kawat tungsten dan memiliki 5 lapisan tabung penyisipan. Ketahanan aus lebih dari 20 kali dari saluran pipa biasa.



Aplikasi

• Auto, aftermarket, keselamatan polisi, aerospace, peralatan militer, pembangunan kapal, inspeksi khusus, tenaga energi, makanan dan farmasi, mesin konstruksi, petrochemi, pengecoran cetakan, kereta api, penghematan hidup konstruksi, baja, boiler, arkeologi
• Manufaktur Otomatis
  Untuk memeriksa mesin, turbin, kepala silinder, transmisi, pipa knalpot, sasis, komponen hidrolik, tabung, dll.
• Mesin farmasi
  Untuk memeriksa pipa, kualitas las tangki, pembentukan las, pemeliharaan selama pemasangan.
• Pengecoran cetakan
  Dapat digunakan untuk memeriksa cetakan pasir; Gerinda, pasir, lubang silang, dll. dari casing.
• Police Safety
  Digunakan oleh organ keamanan publik, polisi bersenjata, pemadam kebakaran, Densus anti-terorisme, peledakan, investigasi kriminal, penyelundupan, dll.



All angle of view degress

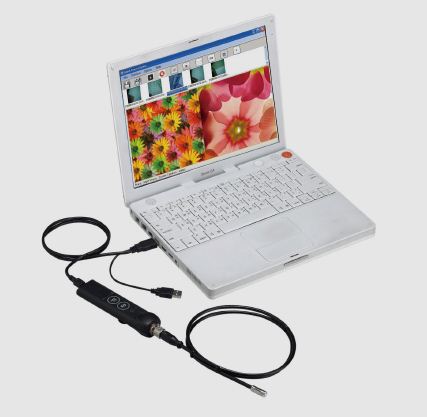

USB VIDEO/PICTURE CAPTURE ENDOSCOPE TBS - 2486

Tip diameter(5.5mm/8mm)

Exposure(Automatic)

Power(DC 5V)



Feature

• Easy coonect any computer,photo shooting & photo shooting
• Easy ability to file



Model	TBS1161
Image sensor	CMOS image sensor
Resolution	640h x 480v
Tip Diameter	5.5mm/8mm
Insert tube length	1m-2m
Frame rate	20-30fps
S/N ratio	42db
Exposure	Automatic
White Balance	Fix
Field of view(FOV)	67°
Depth of field(DOF)	2.5cm-8cm
Light source	6 white LED-5.5mm 6 white LED-8mm
Power	DC 5V
Display	Mini USB 2.0
Video Out Format	NTSC & PAL
Recording/Capture	640 x 480 JPEG or 640 x 480 AVI according to PC or notebook
